旧制JIS名称	新制JIS名称	全 称	说 明
FG	SG	Frame Ground	连到机器的接地线
TXD	SD	Transmitted Data	数据输出线
RXD	RD	Received Data	数据输入线
RTS	RS	Request to Send	要求发送数据
CTS	CS	Clear to Send	回应对方发送的RTS的发送许可,告诉对方可以发送
DSR	DR	Data Set Ready	告知本机在待命状态
DTR	ER	Data Terminal Ready	告知数据终端处于待命状态
CD	CD	Carrier Detect	载波检出,用以确认是否收到Modem的载波
SG	SG	Signal Ground	信号线的接地线(严格的说是信号线的零标准线)

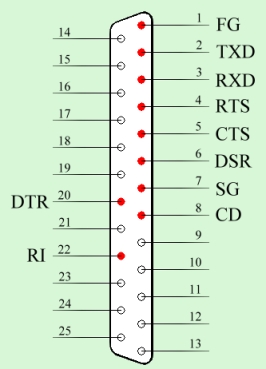

DB25, DB25/F, CN6

DB9, DB9/F, CN3

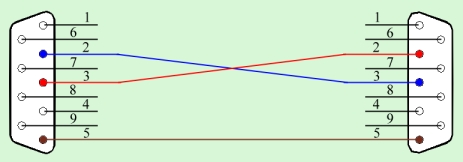

简单连接

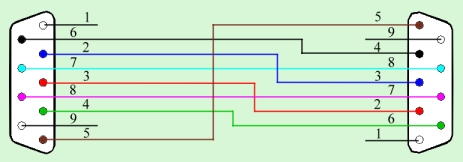

完全连接

计算机串、并行口针脚的定义

　　并行口与串行口的区别是交换信息的方式不同,并行口能同时通过8条数据线传输信息,一次传输一个字节;而串行口只能用1条线传输一位数据,每次传输一个字节的一位。并行口由于同时传输更多的信息,速度明显高于串行口,但串行口可以用于比并行口更远距离的数据传输。
　　1、25针并行口插口的针脚功能:
　　　 针脚 功能 针脚 功能
　　1 选通 (STROBE低电平) 10 确认 (ACKNLG低电平)
　　2 数据位0 (DATAO) 11 忙 (BUSY)
　　3 数据位1 (DATA1) 12 却纸 (PE)
　　4 数据位2 (DATA2) 13 选择 (SLCT)
　　5 数据位3 (DATA3) 14 自动换行 (AUTOFEED低电平)
　　6 数据位4 (DATA4) 15 错误观点(ERROR低电平)
　　7 数据位5 (DATA5) 16 初始化成(INIT低电平)
　　8 数据位6 (DATA6) 17 选择输入 (SLCTIN低电平)
　　9 数据位7 (DATA7) 18-25 地线路(GND)

　　2.串行口的典型代表是RS-232C及其兼容插口,有9针和25针两类。
25针串行口具有20mA电流环接口功能,用9、11、18、25针来实现。其针脚功能如下:
　　针脚 功能 针脚 功能
　　1 未用
　　2 发出数据(TXD) 11 数据发送(一)
　　3 接受数据(RXD) 12-17 未用
　　4 请求发送(RTS) 18 数据接收(+)
　　5 清除发送(CTS) 19 未用
　　6 数据准备好(DSR) 20 数据终端准备好比(DTR)
　　7 信号地线路 (SG) 21 未用
　　8 载波检测 (DCD) 22 振铃指示精神 (RI)
　　9 发送返回(+) 23-24 未用
　　10 未用 25 接收返回(一)

9针串行口的针脚功能:
　　针脚 功能 针脚 功能
　　1 载波检测(DCD) 6 数据准备好(DSR)
　　2 接受数据(RXD) 7 请求发送(RTS)
　　3 发出数据(TXD) 8 清除发送(CTS)
　　4 数据终端准备好(DTR) 9 振铃指示(RI)
　　5 信号地线(SG)
